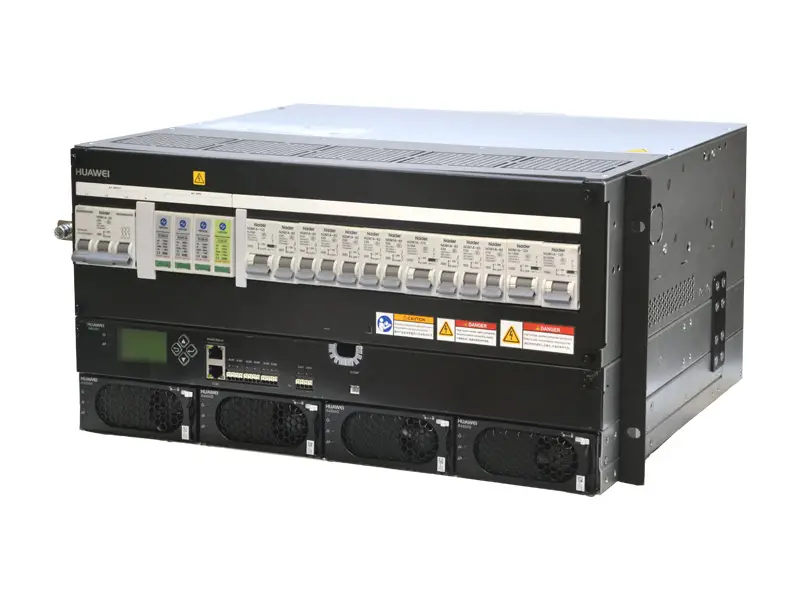

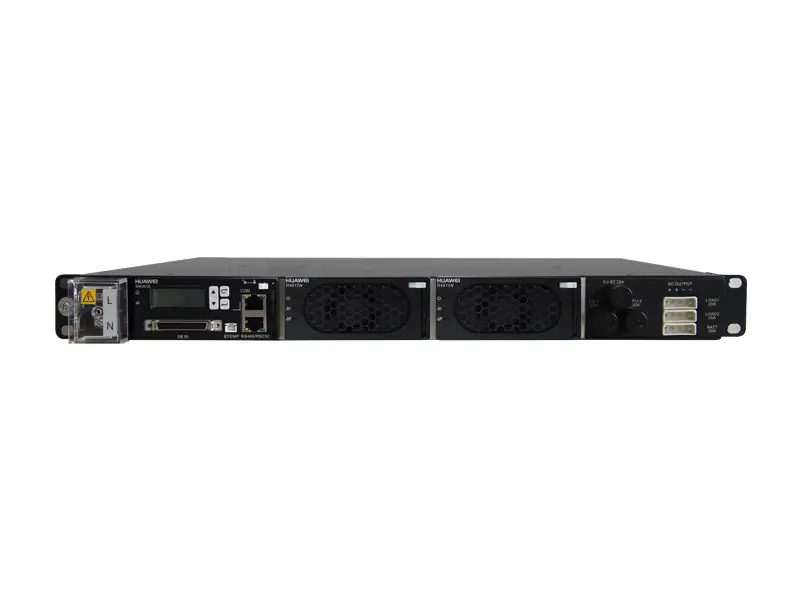

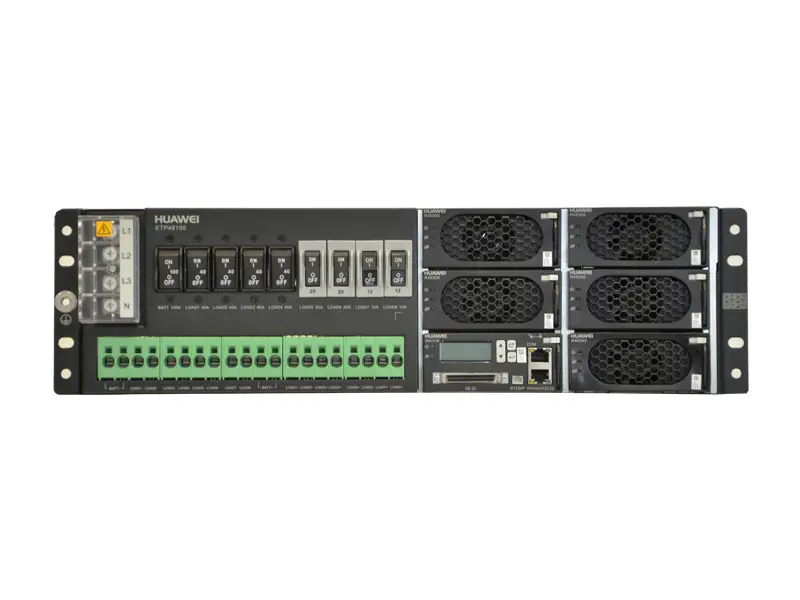

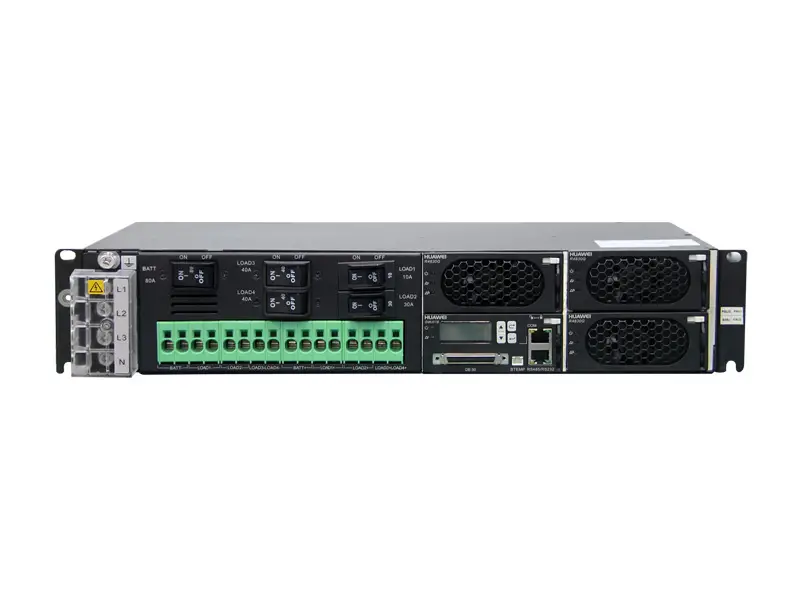

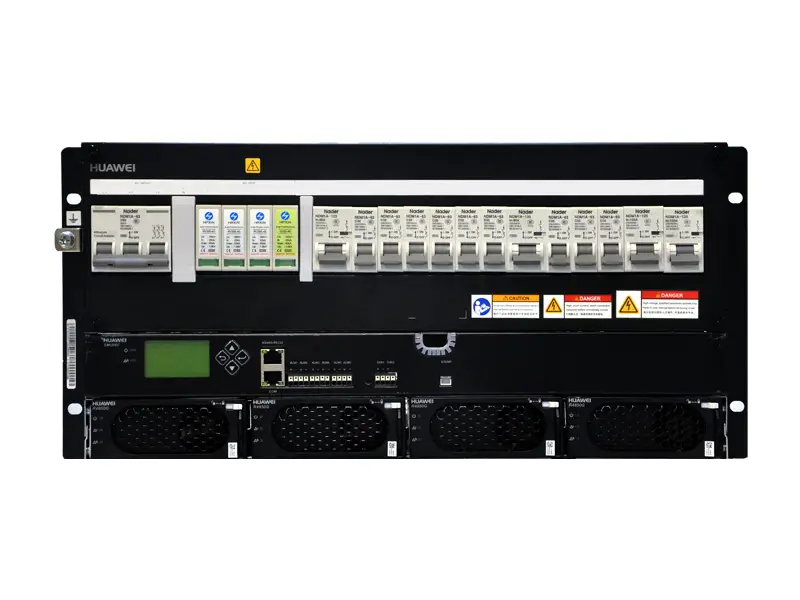

    华为高效嵌入式电源是应用场景非常广泛的直流电源系统,系统可以为无线基站、有线接入网、传输网和企业通信网络等网络设备供电。


    系统满足从30A到400A的直流宽范围输出,实现220V交流输入转换为稳定的-48V直流输出。各功能单元采用标准化尺寸设计,电源高度5U和9U不等;采用模块化设计,易扩展,易安装,支持标准19英寸机架或嵌入式机柜安装等多种安装方式。系统可适应宽范围交流输入,具备智能化蓄电池管理、远程环境监控等功能。



    关键特性
    节能省空间智能化监控的嵌入式直流电源


    结构紧凑,节省空间 ;

    业界领先的模块效率 (最高达98%) ,55oC输出不降额 ;

    整流模块MTBF>50万小时,优于业界水平,节省维护成本 ;

    电子标签功能,可进行全网动力设备的存量管理,便于资产管理及质量问题回溯;

    电池防反接设计,避免可能的设备损失和人身安全事故;

    完备的系统管理功能,LCD可视化监控;

    支持多种接口方式,方便远程集中管理。


     技术规格

    产品型号
    ETP4830-A1
    ETP4890-A2
     ETP48120-B5A3
    ETP48150-A3
    ETP48200-C5B6
    ETP48400-C9A3
    系统尺寸(宽 × 深 × 高)
    442mm × 255mm × 43.6mm
    442mm × 255mm × 86.1mm
     482.6mm ×330mm × 222.5mm
    482.6mm × 330mm × 130.5mm
    442mm × 330.5mm × 222.5mm
    482.6mm × 330mm × 400.5mm
    重量
    <8kg (满配)
    <10kg (满配)
     ≤20kg(不含整流模块)
    <15Kg (不含模块)
    <20Kg (不含模块)
    ≤30Kg(不含模块)
    输入电压
    单相220V,双火线110V
    单相220V/三相380V,双火线110V
     220Vac 单相
    单相220V/三相380V,双火线110V
    • 85V AC~300V AC:三相兼容单相
    • 单相:85VAC~300VAC
    • 三相:147VAC~519VAC
     380V三相
    输入频率
    45Hz~66Hz
    45Hz~66Hz
    45Hz~66Hz
    45Hz~66Hz
    45Hz~66Hz
    45Hz~66Hz
    交流输入配电
    M4 OT型端子
    M6 OT型端子
    1×63A/2P
    M6 OT型端子
    1×63A/3P MCB
    1×100A/3P MCB
    交流输出配电
    1 × 63A/3P,3 × 32A/1P
    输出电压范围
    -42V~-58V(可调)
    -42V~-58V(可调)
    -42V~-58 V(可调)
    -42V~-58V(可调)
    -42V~-58V(可调)
    -42V~-58 V
    最大输出电流
    30A
    90A
    120A
    150A
    200A
    400A
    直流输出配电
    • 负载:2 × 20A(熔丝)
    • 电池支路:1 × 20A(熔丝)
    • 负载:1 × 10A MCB;1 × 30A MCB;2 × 40A MCB
    • 电池支路:1 × 80A MCB
    • 一次下电支路:2 × 63A/1P,4 × 32A/1P
    • 二次下电支路:4 × 16A/1P
    • 负载:4 × 40A MCB;2 × 20A MCB;2 × 12A MCB
    • 电池支路:1 × 100A MCB
    • 一次下电支路: 1 × 80 A/1P, 6 × 32A/1P
    • 二次下电支路: 1 × 80 A/1P, 2 × 32 A/1P, 1 × 10 A/1P
    • 电池支路:2 × 125 A(熔丝)
    • 一次下电支路:2 × 80 A/1P, 2 × 63 A/1P, 6 × 32 A/1P
    • 二次下电支路:2 × 63 A/1P, 2 × 32 A/1P, 2 × 16 A/1P
    • 电池支路:4 ×  125A/1P
    工作温度范围 -40℃~+70℃ -40℃~+70℃ -40℃~65℃ -40℃~+70℃ -40℃~65℃ -40℃~65℃
    工作海拔范围 0~4000m(海拔高度3000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度3000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度3000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度3000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度3000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度3000~4000m范围,每升高200m温度指标下降1℃)
