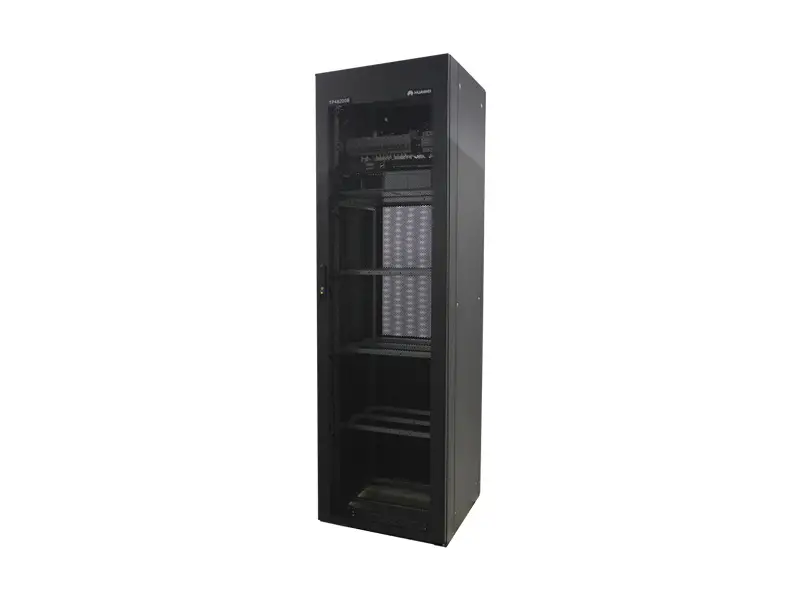

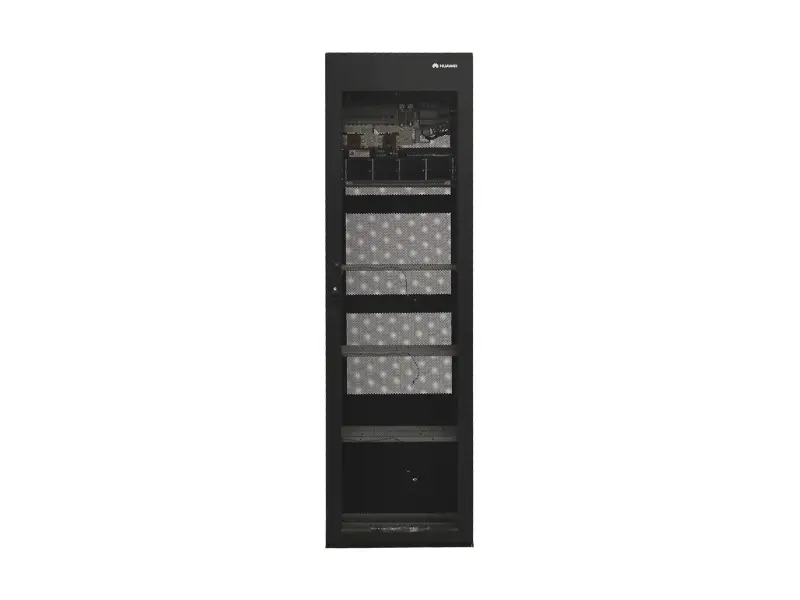

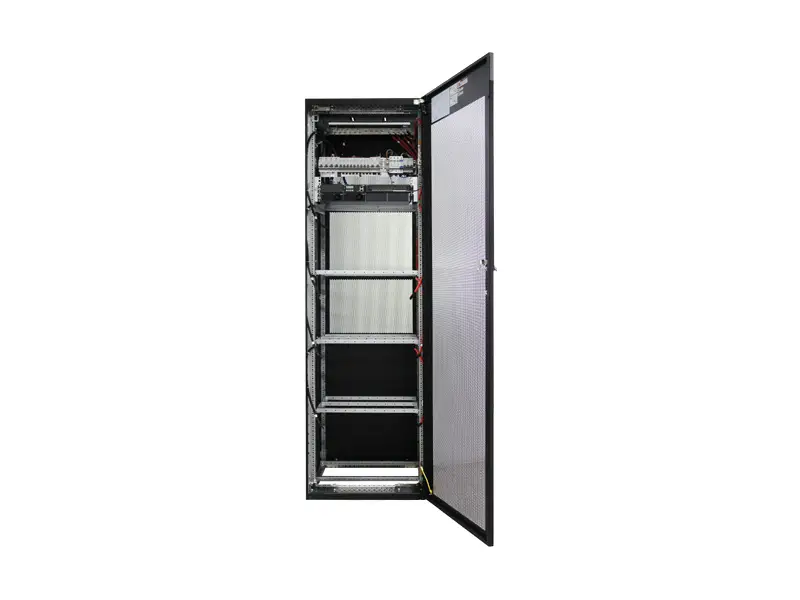

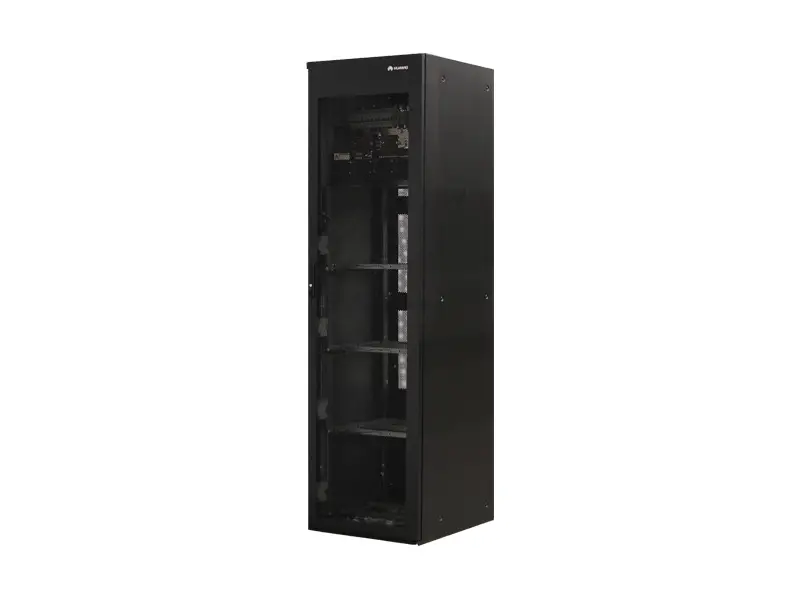

    室内电源是华为公司研发的一体化AC/DC室内直流电源系统,可以为无线接入网站点、有线接入网站点、汇聚层机房和行业客户通信机房提供稳定可靠供电保障。
    华为室内电源产品包括 TP48200B、TP48300B 、TP48400B和TP48600B,电源系统采用一体化集成设计,配置48V/50A整流模块,效率高达96%以上,可以选配98%效率模块,额定输出容量200A~600A。

    节能省地的室内电源直流供电理想选择

    节能:可集成太阳能供电模块,有效利用太阳能,减少电网使用,节能减排;
    高效:1U整流模块,高密度(42.7W/inch3)、高效率(>96%), 高温下可靠输出(55℃以下输出不降额);

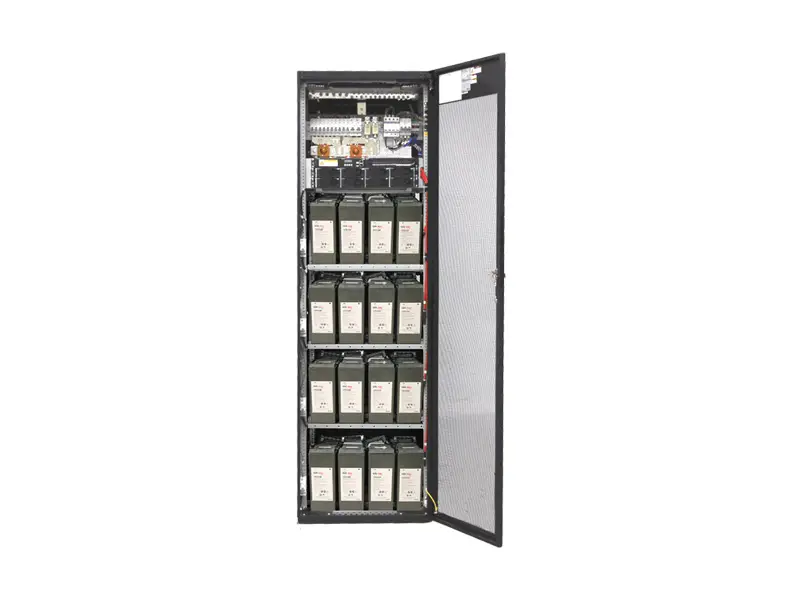

    节地:单柜支持最大760Ah电池或8个BBU收容,实现供备电及设备一体化;
    智能管理:集成多路动力环境监控接口,与华为主设备可带内传输,节省投资,便于管理;
    易维护:部件级到系统级运维管理系统,支持电源、电池、模块等部件健康度管理及系统级报表远程控制。

     技术规格

    产品型号
    TP48200B-N20B2
    TP48300B-N16C1
    TP48400B-N20B3
    TP48600B-N20A1
    系统尺寸(宽 × 深 × 高)
    600mm × 600mm × 2000mm
    400mm × 600mm × 1600mm
    600mm × 600mm × 2000mm
    600mm × 600mm × 2000mm
    空机柜重量
    ≤100Kg
     ≤60Kg
    ≤100Kg
     ≤131Kg
     整流模块配置  最大4 × 50A  最大6 × 50A  最大8 × 50A  最大12 × 50A
    交流输入制式
    220/380Vac三相,220Vac单相
     220/380Vac三相四线
    220/380Vac三相,220Vac三相三线
     220/380V三相四线
     交流输入空开  1 × 63A/3P MCB  1 × 63A/3P  MCB(可选双路手动切换)  1 × 63A/3P MCB  1 × 125A/3P MCB
    交流输入电压
    85Vac~300Vac
     85Vac~300Vac
    85Vac~300Vac
     85Vac~300Vac
    交流输入频率
    45Hz~66Hz
     45Hz~66Hz
    45Hz~66Hz
     45Hz~66Hz
     最大容量  12kW(4×3000W)  18kW (6×3000 W)  24kW(8×3000W)  36kW(12×3000W)
    直流输出电压
    -42Vdc~-58Vdc
     -42Vdc~-58Vdc
    -42Vdc~-58Vdc
     -42Vdc~-58Vdc
    直流输出
    • 一次下电支路:2 × 80A MCB,1 × 32A MCB,2 × 20A MCB
    • 二次下电支路:2 × 32A MCB,3 × 16A MCB ,1 × 10A MCB
    • 电池支路:2 × 125A MCB
    • 一次下电支路:3 x 100A(熔丝),  1 × 32A MCB
    • 二次下电支路:2 × 32A MCB, 2 × 10A MCB
    • 电池支路:2 × 250A MCB
    • 一次下电支路: 2 x 100A/1P,2 x 63A/1P,4 x 32A/1P,2 x 16A/1P
    • 二次下电支路:4 x 63A/1P,2 x 16A/1P,2 x 10A/1P
    • 电池支路:4 × 125A MCB
    • 一次下电支路:4 x 160A(熔丝), 2 x 63A/1P MCB,6 x 32A/1P MCB,2 x 10A/1P MCB
    • 二次下电支路:2 x 63A/1P MCB,2 x 32A/1P MCB,2 x 10A/1P MCB
    • 电池支路:4 × 250A (熔丝)
    工作温度 -10℃~+45℃(包含内置电池) -20℃~+50℃ -10℃~+45℃(包含内置电池) -10℃~+50℃(不含电池)
    工作海拔范围 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃) 0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)
