模块机CPY30XX系列

点击次数: 1279

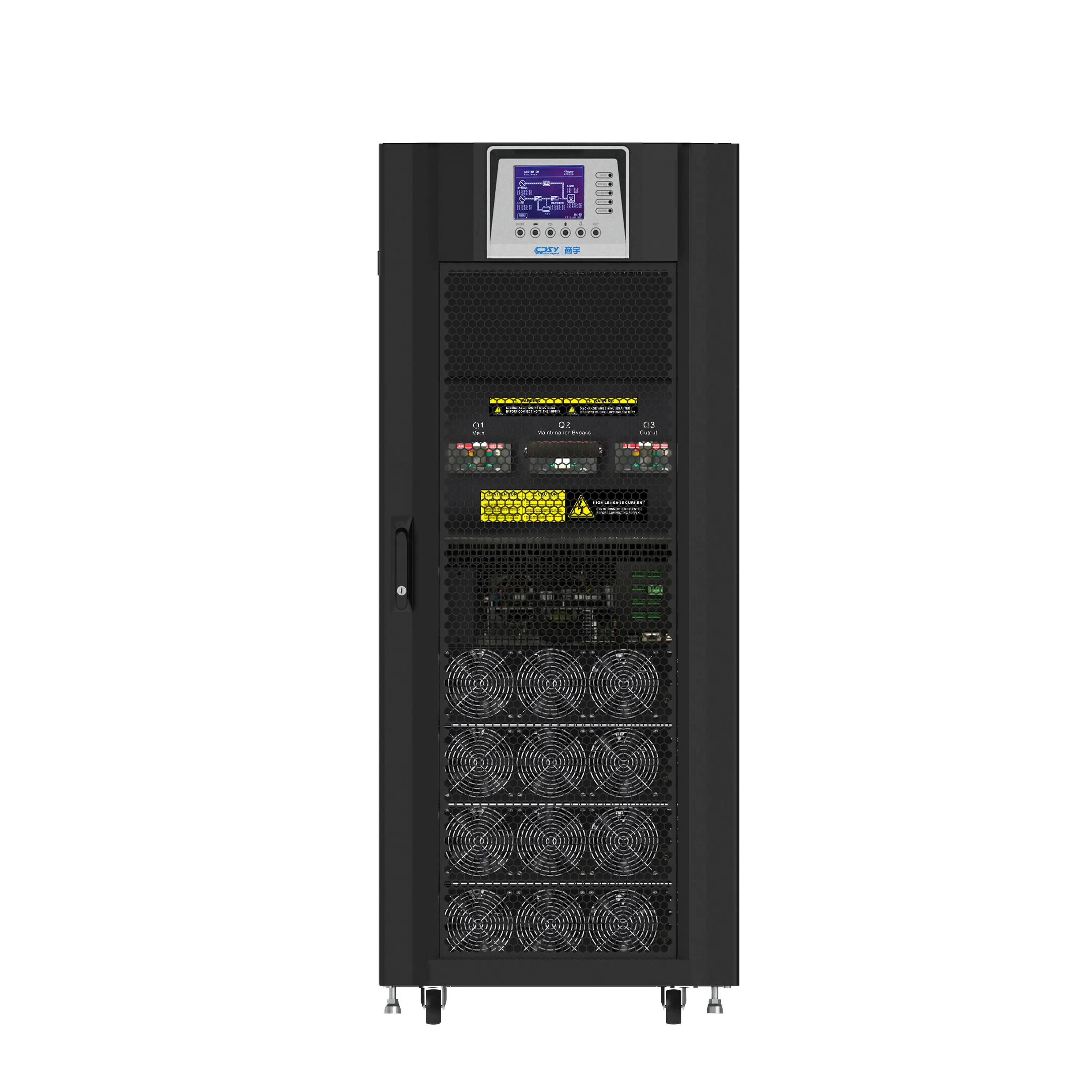

    模块机CPY30XX系列

    CPY30XX系列模块化UPS电源是业界领先的全数字化电源产品,集中了单进电子与自动控制领域 最先进的技术成果,拥有十项专利,使得关键设备的供电可靠性、可用性、可维护性得到了突破性的提高。CPY30XX系列模块化UPS电源结合了传统塔式机 型的技术特点与现代机房模块化的需求,在实现模块化设计的同时,保证了系统的高可靠性。此系列产品各项性能指标均达到国际领先水平,拥有极高的性价比,是各行业高可靠供电需求的最佳选择。CPY30XX系列产品提供各种规格功率模块以及机 柜系统,用户可根据负载需求进行灵活配置。


    产品功能:


    双电源输入/输出

    可通过上进线或下进线方式,连接至2个独立的电源输入,以提高可用性。


    高效率 (92.8%) 功率模块 – 即使在30%负载下

    采用高效率双变换技术的功率模块在为您的数据中心提供最佳电源保护的同时,可以有效降低供电及制冷成本,节约开支。


     LCD显示界面

    提供清晰的报警、状态数据和系统配置选项等文本总揽信息。


    热拔插长寿命电池模块

    并联连接可提高可用性。热拔插电池模块采用先进的电池监控和温度补偿充电技术,大大延长电池寿命。由此电池预期寿命可达5-8年,降低系统生命周期成本,同时热拔插功能可降低更换成本和平均修复时间(MTTR)。附加的电池柜可支持更长的运行时间。


    高密度,灵活配置

    模块化、高能效设计,同类产品最高的功率密度

    释放宝贵的数据中心空间,高达300kW只占1.28平方米的空间(包括电池)

    集供电、电池和电源分配,将方案密度最大化,减少占地空间

    所有维护均在设备正面进行,无需后部访问(仅限UPS)

    可热升级的功率模块和电源分配模块,30kW 到300kW轻松扩展

    标配维修旁路功能,方便维护


    灵活配置的本地/远程外部电池柜

    UPS最大可连接4个电池柜,提供更长的运行时间和更高的可用性,满足您数据中心的需求。



     模块化,可扩展

    可从30kW扩展到300kW

    一次安装服务

    模块化组件便于今后随着负载的增加而扩展

    N+1 冗余最高可达300kW

    可热拔插的功率、电池模块


    智能管理系统

    标配RS232、USB接口、干接点接口。可使用商宇公司自带的产品软件实现UPS实时监控及历史记录查询。

    智能插槽可选配SNMP卡、MODBUS卡。


    技术参数:


    型号

    CPY3090-15U

    CPY30120-42U

    CPY30120-30U

    CPY30180-30U

    CPY30240-42U

    CPY30300-42U

    相位

    3进3出

    机柜容量

    60KW或90KW

    120 KW

    120 KW

    180KW

    210 KW

    300KW

    模式

    外接电池组

    内置电池模块

    外接电池组

    模块

    30KVA/30KW

    功率

    3

    4

    4

    6

    7+1

    10

    输入

    电压

    3 x 380VAC/400VAC/415VAC (3Ph+N)

    笵围

    100%负载 305 ~ 478 VAC ; <70%负载   208 ~ 304VAC

    频率

    50/60Hz (选择)

    笵围

    40Hz ~70Hz

    功率

    100%负载> 0.99 ; 50% 负载 >0.98

    电流谐波失真

    < 3% @ 100% 负载

    输出

    电压

    3 x 380VAC / 400VAC / 415VAC (3Ph+N)

    稳定()

    ≦± 1% 值 (负载)   ; ≦± 2% 典值 (衡负)

    稳定()

    ≦± 5%

    频率

    50/60Hz

    能力

    110% 60 分钟,   120% 10 分,   150% 60 秒,   >150% 200 毫秒

    失眞

    ≦ 1.5%   THD (线负载)   ; ≦ 4% THD   (线性负)

    效率

    可达 94.5%

    电池 / 充电

    电压

    +/-   216V (12V x 36 颗)

    电压

    +/- 240V (12V x 40 )

    电压

    +/- 192V (12V x 32 )

    电压

    2.25V / Cell

    充电

    30k:每模块 8A(可调)

    性能

    尺寸mm

    1000*514*763

    1100*600*2010

    1100*600*1475

    1100*600*1475

    1100*600*2010

    净重 ( KG )

    168

    932

    335

    437.5

    7个模块:549

    10个模块:643

    使环境

    温度

    0 ~ 40°C

    湿度

    0 ~ 95%

    IP防护等级

    IP 20配 4 片效 G4 过网)

    标准

    安规

    IEC/EN 60950-1;   IEC/EN 62040-1

    规笵

    IEC/EN 62040-2 Category   C3

    管理

    RS-232/USB

    支持   Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, LinuxUnix 和 MAC

    SNMP(择)

    管理持 SNMP 管与网管理
