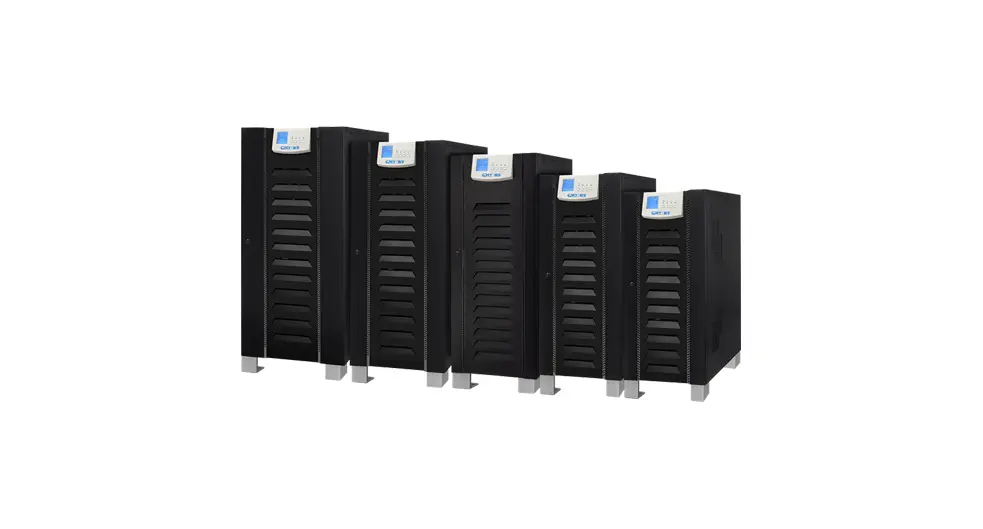

商宇GP33系列UPS为三进三出型(三相输入,三相输出)全数字在线式智能交流不间断电源,采用先进的DSP及全数字控制技术,系统稳定性更高。输出标配采用隔离变压器,输出电压无直流分量,能缓解不平衡负载对输出的影响,有效抑制计算机类非线性
负载引起的输出电压三次谐波。整机采用智能化电池管理,自动维护电池,延长使用寿命。
产品功能
先进的工作模式
双变换在线式设计,使 UPS 的输出为频率跟踪、 锁相稳压、滤除杂讯、不受电网波动干扰的纯净正 弦波电源,为负载提供更全面保护。
输出零转换时间,满足精密设备对电源的高标准要求。
带输入滤波器后输入功率因数可达到 0.99,提高电能利用率,极大消除 UPS 对市电电网的谐波污染,降低 UPS 运行成本。
DSP 全数字化控制
采用数字化控制,各项性能指标优异,避免模拟器件失效带来的风险,使控制系统更加稳定可靠。
N+X 并联冗余
采用 N+X 并联冗余设计,用户可以根据负载的 重要程度配置不同的冗余程度。
自适应无主从并机:在几台并联的UPS中,其中 先开机的一台为主UPS,其他为从UPS,主从UPS 可以互换,如果一台UPS的逆变器出现故障,该 UPS自动切断输出,此时负载由剩下的UPS来提供电源。
环境适应性强
宽广的电压范围 301VAC~476VAC,避免电网电压变化大时频繁地切换至电池供电,适应于电力环境恶劣的地区。
输入频率范围 50/60HZ±10% ,保证接入各种燃油发电机均可稳定工作,满足用户对油机使用的要求。
高效节能
整机效率高达 93%使得的 GP33 系列更加节能高效。
抗冲击能力强
具备超强的抗冲击性,完全适用于工业环境、机床设备等。
优异的直流参数设定
直流充电电流最大可调 40A,适应于电池组较 多的场合。
保护周全可靠
具有开机自诊断功能,可及时发现 UPS 的隐性 故障,防患于未然。集交流输入过、欠压保护,输出过载、短路保护,逆变器过热保护、电池欠压预警保护和电池过充电保护等多功能保护于一体,极大地保证了系统运行的稳定性和可靠性。具有旁路功能,当输出过载或 UPS 发生故障时,可无间断地转到旁路工作状态由市电继续向负载供电,并提供报警信息。
智能管理
RS232 本地监控。UPS 标配 RS232、RS485、 USB、干接点等接口,支持 4 路同时监控,通过附 送的监控软件,可以方便地进行本地监控。
技术参数表
机型 |
GP3310K |
GP3315K |
GP3320K |
GP3330K |
GP3340K |
GP3360K |
GP3380K |
GP33100K |
GP33120K |
容量 |
10KVA/8KW |
15KVA/12KW |
20KVA/16KW |
30KVA/24KW |
40KVA/32KW |
60KVA/48KW |
80KVA/64KW |
100KVA/80KW |
120KVA/96KW |
输入 | |||||||||
额定电压 |
3 x 380VAC/400VAC (3Ph + N) | ||||||||
电压范围 |
285VAC ~ 475VAC | ||||||||
频率范围 |
50/60 Hz ± 10 % | ||||||||
输出 | |||||||||
输出电压 |
3 x 380VAC/400VAC (3Ph + N) | ||||||||
电压稳定性 |
稳态: ±1% 典型值 / 瞬态: ±5% 典型值(负载变化 100-0-100%) | ||||||||
瞬态: ±5% 典型值(负载变化 100-0-100%) | |||||||||
频率同步范围 |
50/60 Hz 同步 ±1 % 市电丢失 ±0.1 Hz | ||||||||
频率跟踪速率 |
±1 Hz/s | ||||||||
输出波形 |
正弦波 | ||||||||
总谐波(THD) |
<2% (线性负载) <5% (非线性负载) | ||||||||
相位 不平衡度 |
120o ±1% (平衡负载) / 120o ±2% (50%不平衡负载) | ||||||||
动态调整时间 |
3 个周期恢复至额定值 90% | ||||||||
过载能力 |
110% ~ 150% 10min~1min; 150% ~ >160% 1min~200ms; 200ms for >160% | ||||||||
峰值因素 |
3:1 | ||||||||
电流限制 |
极重过载, 短路: 电压有效值限制; 冲击电流: 峰值电压限制 | ||||||||
效率 |
90% |
91% |
92% |
93% | |||||
旁路 | |||||||||
类型 |
静态开关 | ||||||||
电压 |
3 x 380VAC/400VAC (3Ph + N) | ||||||||
频率 |
50/60 Hz | ||||||||
维修旁路 | |||||||||
类型 |
手动维修旁路 | ||||||||
电压 |
3 x 400V (3Ph + N) | ||||||||
频率 |
50/60 Hz | ||||||||
电池&充电 | |||||||||
电池节数 |
29/30/31/32 (可调整) | ||||||||
充电电流 |
默认10A, 最大值= 容量/电池电压 |
默认10A, 最大40A | |||||||
电池类型 |
密封铅酸, 镍铬 | ||||||||
通讯接口 | |||||||||
标配通讯接口 |
EPO、并机接口、干接点接口、USB、RS232、RS485、智能插槽* | ||||||||
结构参数 | |||||||||
尺寸(mm) |
656*405*817 |
656*405*941 |
821*432*1159 |
975 * 554 x*1286 |
975*635*1326 | ||||
重量(kg) |
118 |
120 |
145 |
193 |
287 |
365 |
471 |
573 |
650 |
