工业级工频GPI33系列

点击次数: 958

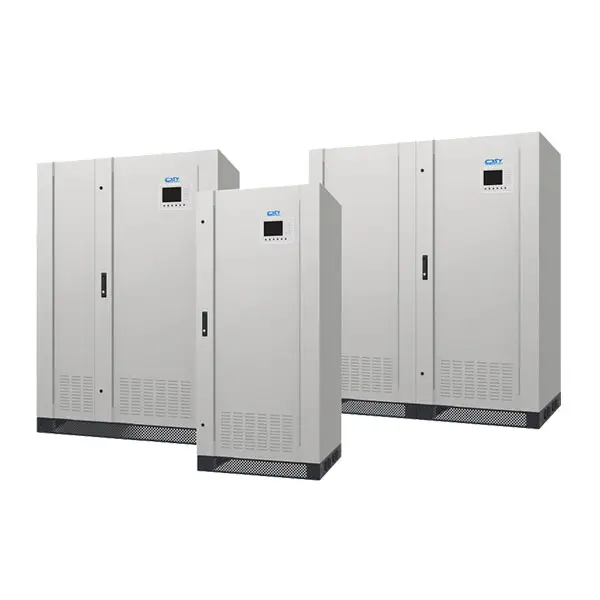

    工业级工频GPI33系列

    GPI33系列是一款针对严酷环境的标准化全工业型 UPS ,高度紧凑的 GPI系列可以毫不费力地与您的设施监测系统配合工作,提供全工业型设计备选方案、标准的高保护等级(IP 31)、针对九级抗震设计以及从-10 到+45 °C 的宽温度范围。它还具备顶部

    底部电缆入口,以及完全集成式的隔离变压器选件。凭借全正面维护操作、背靠墙壁的安装,GPI系列是同类产品中最容易部署、安装和维护的 UPS 之一。


    产品功能:


    全数字控制技术

    所有的功率变换器(诸如整流器、逆变器等)和系统元件(诸如旁路和逆变器的静态开关) 都是由先进的 DSP(数字信号处理器)控制的。DSP 的高速和精确控制性能使 UPS 控制精度大大提高, 可靠性进一步得以加强。



    优越的电网适应能力

     具有超宽输入电压范围(304~456VAC),输入频率范围(50Hz±10%),适应恶劣电 网应用条件。宽的UPS输入电源范围,最大可能地阻止电池不必要的放电,延长电池的寿命和可用性。



    UPS 主机标准内置隔离变压器

     主机标准内置隔离变压器,可以外配旁路隔离变压器/输入隔离变压器等选件,从而满足用 户要求的各种 UPS 系统设计方案。



    先进的并联功能

    并联功能在增加 UPS 系统容量的同时更进一步提高了电源的可靠性。例如 N+1 系统中,假设 1 台 UPS 因偶然故障而退出,剩余的系统仍然能够向精密的负载提高稳定的电力供应。GP 系列 UPS 标准内置并机 功能。正常的并机系统,无需任何选件,可以直接实现 N+1 系统的并机,实时负载均分调节,使精密负 载在各种运行模式和条件下都受到最大可靠性和可用性的保护。



    先进的电池管理系统

    先进的电池管理系统,极大提高电池的使用效率和延长电池工作寿命。电池管理功能包括:可编程电池自 诊断测试技术、带温度补偿的电池充电技术、过压充电自动保护技术、根据不同负载量自动调节电池组的 临界放电电压技术、防止电池深度放电技术等。



    可靠性

    计寿命大于 20 年,可在 40 摄氏度的环境温度下正常工作。可接入两路独立的市电,适应双电源供电系统。三进单出 UPS 可以外接蓄电池组或 220 伏直流屏。既使发生风扇故障,冗余的冷却系统仍能够确保系统满载工作。



    安装和维护

    全正面安装与维护设计

    易于集成到整体系统中(ku体育在线,配电柜)

    标配上/下进出电缆



    物理环境

    所有电路板均喷涂防腐蚀绝缘漆,具有绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电能力。通风方式下进上出,自然对流,独立风道,热分流设计。适应高温、高湿、粉尘、盐碱、腐蚀性气体、震动等恶劣的工作环境。



    智能人机对话

    标配 4.7 寸显示屏,可选配 10 寸彩色图形化触摸屏。


    技术参数表:



    机型

    3310K-6P

    3315K-6P

    3320K-6P

    3330K-6P

    3340K-6P

    3360K-6P

    3380K-6P

    33100K-12P

    33120K-12P

    33160K-12P

    33200K-12P

    容量



    10KVA


    /8KW


    15KVA


    /12KW


    20KVA


    /16KW


    30KVA


    /24KW


    40KVA


    /32KW


    60KVA


    /48KW


    80KVA


    /64KW


    100KVA


    /80KW


    120KVA


    /96KW


    160KVA


    /128KW


    200KVA


    /160KW

    输入

    额定电压

    3 x 380VAC/400VAC (3Ph + N)

    电压范围

    285VAC ~475VAC

    频率范围

    50/60 Hz ± 10 %

    输出

    输出电压

    3 x 380VAC/400VAC (3Ph + N)

    电压稳定性

    稳态: ±1% 典型值 / 瞬态: ±5% 典型值(负载变化 100-0-100%)

    瞬态: ±5% 典型值(负载变化 100-0-100%)

    频率同步范围

    50/60 Hz 同步 ±1   %   市电丢失 ±0.1   Hz

    总谐波(THD)

    <2% (线性负载)  <5% (非线性负载)

    相位不平衡度

    120o ±1% (平衡负载) /   120o ±2% (50%不平衡负载)

    过载能力

    110% ~ 150% 10min~1min; 150% ~ >160%   1min~200ms; 200ms for >160%

    峰值因素

    3:1

    电流限制

    极重过载, 短路: 电压有效值限制; 冲击电流: 峰值电压限制

    效率

    90%

    91%

    92%

    旁路


    类型

    静态开关

    电压范围

    3 x 380VAC/400VAC (3Ph + N)

    系统

    ECO模式

    持 ECO/EC模式下机效率 98%

    维修旁路

    标配手维修旁

    电池&充电

    电池节数

    29/30/31/32(可调整)

    充电电流

    默认10A,最大值=容量/电池电压

    默认10A,最大40A

    电池类型

    密封铅

    通讯接口

    标配通讯接口

    EPO、并机接口、干接点接口、USB、RS232、RS485、智能插槽*

    结构参数

    尺寸(mm)

    800*800*1800

    800*1200*1800

    800*1600*1800

    重量 (Kg)

    290

    312

    349

    385

    427

    508

    563

    760

    850

    1120

    1390
